IP6808至为芯支持PD快充输入的15W无线充电发射方案芯片

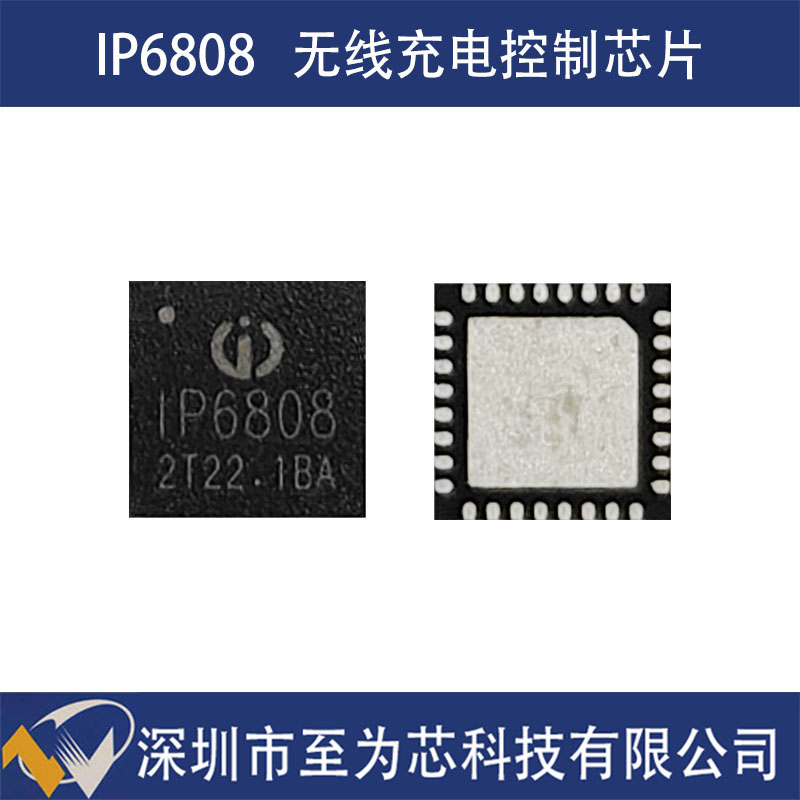

      英集芯IP6808是一款专为无线充电底座 、手机、智能手表、车载充电器等无线充电方案设计的无线充电发射控制SOC芯片，标准A11 Qi线圈，支持5W到15W多个档位功率，全兼容WPC Qi v1.2.4认证。输入电压4.5V～22V，耐压25V。静态电流仅4mA，待机功耗极低。集成NMOS全桥驱动 电压 电流双路ASK解调 FOD异物检测电路，外围仅18颗元器件，BOM低成本、PCB精简。采用QFN-32封装，体积小巧，便于集成到各类设备中。

      二、高度集成：极简设计降低开发门槛

      IP6808突出的技术优势在于其高度集成化的设计理念。传统无线充电方案往往需要多个分立元件协同工作，而IP6808将全桥驱动电路、ASK通讯解调模块、异物检测功能等核心组件全部集成于单颗芯片中。芯片内部不仅集成了NMOS全桥驱动电路，省去了外置驱动IC的需求，还集成了电压和电流双路ASK通讯解调模块，确保与接收端设备的稳定通信。

      这一集成化设计使得无线充电模块的PCB上仅需一颗主控芯片就能完成所有功能，外围元件数量大幅减少，典型方案仅需约18个外围元件。与传统分立方案相比，IP6808可减少约40%的PCB面积，BOM成本降低近三分之一。外围元件的减少有效精简了生产测试流程，降低了开发难度和成本，便于产品的快速开发、生产和上市销售。

      三、多协议兼容：无缝适配不同品牌设备

      在无线充电生态尚未完全统一的市场环境下，协议兼容性是一款芯片能否广泛应用的“通行证”。IP6808在这方面表现良好，兼容WPC Qi v1.2.4行业标准的同时，还能识别并适配不同品牌设备的充电协议。当检测到iPhone时，芯片自动切换至7.5W输出模式；面对三星Galaxy设备，则触发10W快充；搭配15W接收器时，可实现EPP 15W增强功率输出。

      这种“即放即识、即识即充”的无缝体验，使得搭载IP6808的充电器能够广泛适配各类支持Qi协议的无线充电设备。芯片的PWM频率可调范围为110kHz至205kHz，调频步进可低至0.25kHz，能够准确调整线圈上的输出功率，确保不同设备都能获得良好的充电体验。

      四、智能功率管理：动态调节兼顾效率与安全

      IP6808在工作原理上采用了特有的analog ping检测技术。芯片持续发送微弱探测信号，如同“雷达扫描”一般监测充电区域内是否有接收设备，一旦检测到目标便立即建立通信链路并启动功率传输，有效避免了空载时的能量浪费。

      在功率传输过程中，IP6808运用PID（比例-积分-微分）算法动态调节输出功率。该算法类似于汽车巡航系统中的“自动油门”，通过解码接收器发送的通信数据包，实时反馈并调整振荡频率，在手机电量较低时提升输出功率，在涓流充电阶段则切换为低功率模式，既保证充电效率，又保护电池寿命。实测数据显示，系统充电效率高达79%，静态电流仅4mA，非待机模式下的功耗控制表现良好。

      此外，芯片内置动态功率管理（DPM）功能，可针对供电能力不足的USB电源自动调整功率，支持低至5V 500mA的充电器输入，适配不同输入环境。输入耐压高达25V，输入电压工作范围覆盖4.5V至22V，宽电压设计使其能够适应汽车电瓶等波动较大的供电环境。

      五、全面的安全防护：多重保障构筑可靠壁垒

      无线充电的安全性是用户和厂商共同关注的核心问题。IP6808在这一维度上构建了多层次的防护体系。首先是FOD（异物检测）功能，芯片能够高灵敏地检测充电区域内的金属异物，如硬币、钥匙等，当检测到异物时会立即切断供电。FOD检测支持静态和动态两种模式，且参数可调，能够根据不同应用场景灵活配置。

      其次，芯片内置了完善的温度保护机制。当线圈温度达到70℃时，系统自动降低功率；当温度升至85℃时，进行断电保护，确保长时间使用中的安全可靠性。芯片还集成了输入过压保护和过流保护功能，支持NTC温度采样，并配备2路LED用于系统各状态指示，方便用户实时了解充电状态。

      六、灵活的开发与维护：固件在线升级赋能持续演进

      IP6808的另一个显著优势是支持成品固件在线升级。开发人员和终端用户可以通过预留的测试点，使用英集芯专用的升级工具对芯片进行调试和升级。这一功能不仅便于产品在量产后的功能迭代和问题修复，也为未来兼容新协议提供了技术通路。随着Qi2.0标准的逐步普及，IP6808有望通过软件更新兼容新协议，延长产品的技术生命周期。

      七、广泛的应用场景：从消费电子到智能家居

      凭借其高集成度、多协议兼容和灵活的安全性，IP6808的应用场景覆盖了多个领域。在个人消费电子领域，它被广泛应用于无线充电底座、手机背夹、磁吸无线充电器等产品中。在车载场景中，其宽电压输入特性使其能够良好应对汽车电瓶的电压波动，适用于中控台无线充电支架和车载充电设备。

      在智能家居领域，IP6808可用于书桌、床头柜的嵌入式充电模块，以及咖啡馆桌面、共享单车车筐等公共场所的无线充电设施。值得注意的是，IP6808还被创新性地应用于恒温杯无线充电底座中，不仅可以自动给水杯加热，使水温保持在55℃，还能兼顾给手机无线充电，实现了智能家居设备的“一物多用”。

      八、市场地位与技术展望

      自发布以来，IP6808凭借其高效、稳定、兼容性强的技术优势，在无线充电市场上赢得了广泛的客户认可，一度供不应求。英集芯公司持续推出业界高性价比的智能数模混合IC，在电源管理、电池管理和无线充电等领域积累了深厚的技术底蕴。

      展望未来，随着磁共振技术的发展和大功率无线充电需求的增长，IP6808的架构已预留功率升级空间，未来通过固件升级可解锁更高功率输出。配合AI算法的引入，芯片有望实现“自适应学习充电”等智能化功能，进一步提升充电体验。

      结语

      英集芯IP6808以其高集成度的SoC架构、良好的多协议兼容性、智能的功率管理能力以及完备的安全防护机制，为无线充电产品的开发提供了一套高效、可靠、易用的解决方案。
